Разрезание пути при помощи инструмента Scissors (Ножницы)

Теперь можно просто отрезать ненужную часть окружности.

1. Выберите инструмент Direct Selection (Прямое выделение) (

) и убедитесь, что окружность самого большого диаметра выделена, видны ее опорные точки и путь.

Если после выбора инструмента Direct Selection (Прямое выделение) вокруг окружности самого большого диаметра отображается ограничивающий прямоугольник, снимите выделение и затем используйте инструмент Direct Selection (Прямое выделение), чтобы выделить окружность снова.

2. На панели инструментов выберите инструмент Scissors (Ножницы) (

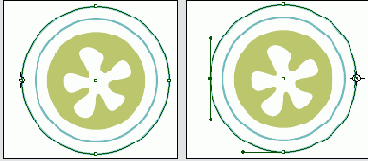

3. Используя инструмент Scissors (Ножницы), щелкните на опорной точке с левой стороны новой окружности. Затем щелкните на опорной точке с правой стороны. Исходный путь будет разбит на два отдельных пути, и только нижняя полуокружность останется выделенной.

Щелчок на левой и правой опорных точках. (Значки увеличены, чтобы показать дополнительные данные.)

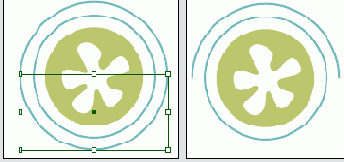

4. Переключитесь на инструмент Selection (Выделение) (

) и убедитесь, что выделена нижняя часть окружности самого большого диаметра.

5. Нажмите клавишу Delete, чтобы удалить нижнюю дугу пути.
