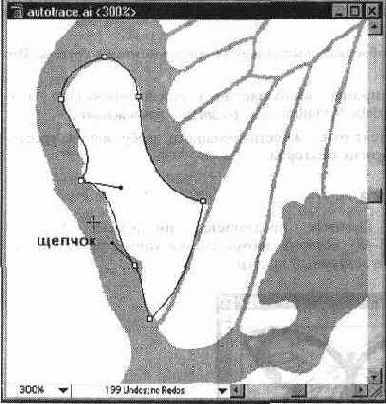

Автотрассировка формы расположенной правее курсора





Для того чтобы отрассировать часть формы, следует «протащить» курсор инструмента от начальной точки до конечной точки трассировки. В этом случае требуется максимальная точность (в пределах двух пикселов). В битовых картах очертания форм могут содержать различные нарушения, например, пробелы, разрывы и так далее. Чтобы контур в таких местах не прерывался, необходимо настраивать точность трассировки. В этом случае мелкие погрешности, попадающие в диапазон допуска, не будут учитываться трассировщиком. Правда, диапазон установки не слишком велик: от 0 до 2 пикселов. Это значение необходимо ввести в поле Auto Trace Gap (Зазоры при автотрассировке) (Рисунок 5-50) раздела General (Основные) диалогового окна Preferences (Установки), которое вызывается командой Preferences (Установки) меню File (Файл).
