Примеры концов линий Butt Cap





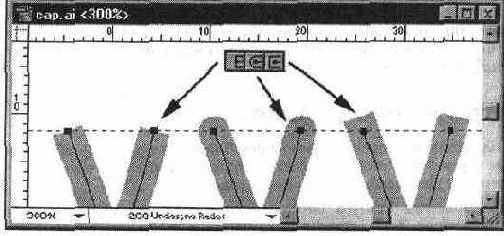

В поле Join (Стыки) также представлены три кнопки, определяющие тип сочленения линий (Рисунок 8-19). Первая кнопка Miter Join (Угловые стыки), принятая по умолчанию, служит для сочленения линий под острым углом. Для того чтобы ограничивать длину сочленения при достаточно остром угле, в поле Miter Limit (Срезание) определяется предел в диапазоне от 1 до 500. Про умолчанию принято значение, равное 4. Это означает, что при превышении сочленением учетверенной толщины контура, оно усекается по типу Bevel Join (Срезанные стыки). Вторая кнопка Rounded Join (Скругленные стыки) обеспечивает сочленение в виде закругленного угла, а третья кнопка Bevel Join (Срезанные стыки) — в виде скоса.
